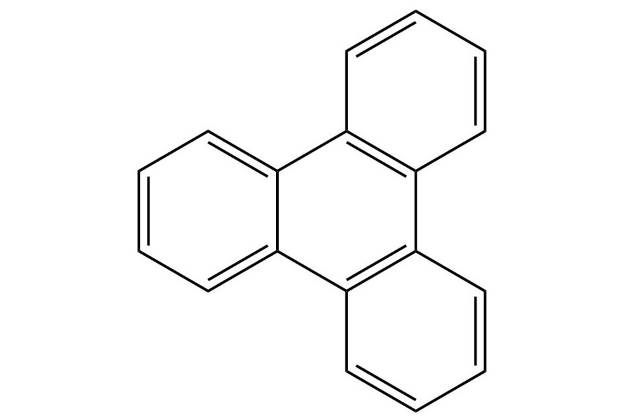

苯并菲分子由三個亞苯基構成，是具有軸對稱性和平面結構的稠環芳烴。其中每個碳原子未參與雜化的p軌道側向重疊，形成一個含有十八個電子的離域大π鍵。因此，具有較好的化學和物理穩定性，以及在紫外光區域較強的光吸收能力。通常在苯并菲分子的β位分別引入由醚鍵、硫醚鍵或酯鍵連接的六條柔性烷基側鏈時，可賦予這類盤狀分子熱致液晶性。當這類液晶分子自組裝形成柱狀液晶相時，分子柱內相鄰的苯并菲單元間通過π?π相互作用，沿分子柱軸向形成電荷傳輸通道，具有較高的載流子遷移率；而存在于分子柱之間的柔性烷基鏈具有絕緣效果，因此，取向后的柱狀相液晶可以作為一維的納米導體，在光電器件領域具有應用前景。

苝類衍生物是有機電子領域中重要的n型半導體，具有優異的光、熱和化學穩定性，以及可見光區較高的熒光量子產率。其中苝單酰亞胺二甲酸二酯類液晶材料具有較寬的液晶態溫度區間，且表現出明顯的電子受體特征和良好的光吸收性能，因此，在有機光伏和發光二極管等領域具有廣闊的應用前景。

當柔性橋連接的苯并菲三聚體分子呈現液晶柱狀相時，苯并菲單元通過π?π相互作用自組裝成分子柱，由于分子間柔性橋的偶聯作用，能夠減少缺陷，提高載流子遷移率。

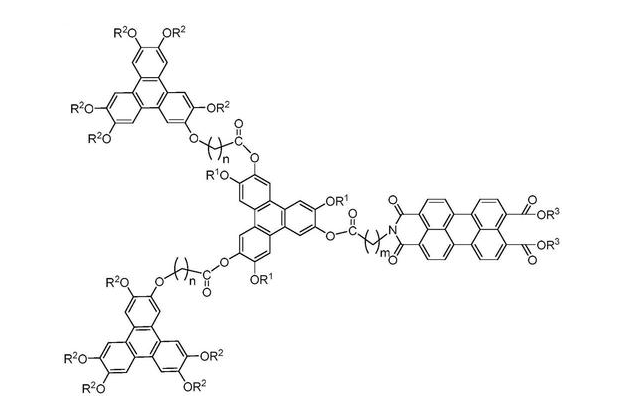

本發明提供一種苝單酰亞胺二甲酸二酯?柔性橋?苯并菲樹枝狀化合物及其制備方法。這類化合物含有三個β位烷氧基取代的苯并菲單元、一個苝單酰亞胺二甲酸二酯單元和三個柔性橋體。研究結果表明，該類化合物具有優良的紫外?可見光吸收性能，易調節的液晶相變溫度和液晶態溫度區間，在有機太陽能電池和發光二極管等領域具有應用前景。

本發明的目的是提供一種苝單酰亞胺二甲酸二酯?柔性橋?苯并菲樹枝狀化合物及其制備方法。

制備苝單酰亞胺二甲酸二酯?柔性橋?苯并菲樹枝狀化合物的具體步驟如下：

(1)以鄰甲氧基苯酚為原料，與苯磺酸烷基酯衍生物或鹵代烷反應，生成化合物1；

(2)以步驟(1)制備的化合物1與無水三氯化鐵反應，生成苯并菲中間體2；

(3)以步驟(2)制備的苯并菲中間體2與三甲基碘硅烷反應，生成苯并菲中間體3；

(4)以鄰苯二酚為原料，與苯磺酸烷基酯衍生物或鹵代烷反應，生成化合物4；

(5)以鄰苯二酚為原料，與苯磺酸烷基酯衍生物或鹵代烷反應，生成化合物5；

(6)以步驟(4)制備的化合物4和步驟(5)制備的化合物5為原料，與無水三氯化鐵反應，生成苯并菲中間體6；

(7)以步驟(6)制備的苯并菲中間體6與ω?溴代羧酸甲酯在碳酸鉀與相轉移催化劑存在時反應，生成的苯并菲羧酸甲酯衍生物進一步在堿性條件下水解、酸化，生成苯并菲類羧酸7；

(8)以苝四甲酸二酐為原料，與苯磺酸烷基酯衍生物或鹵代烷反應，生成苝四甲酸四酯8；

(9)以步驟(8)制備的化合物8為原料，與對甲苯磺酸反應，生成苝單酐二甲酸二酯9；

(10)以步驟(9)制備的苝單酐二甲酸二酯9為原料，與ω?氨基酸反應生成N?(ω?羧基)烷基苝單酰亞胺二甲酸二酯10；

(11)以步驟(10)制備的苝中間體10為原料，與步驟(3)制備的中間體3在4?二甲氨基吡啶(DMAP)和1?乙基?(3?二甲氨基丙基)碳酰二亞胺(EDC) 存在時反應，生成苯并菲酯基烷基橋接苝單酰亞胺二甲酸二酯(11)；

(12)以步驟(11)制備的中間體11為原料，與步驟(7)制備的苯并菲類羧酸7在DMAP和EDC存在時反應，生成苝單酰亞胺二甲酸二酯?柔性橋?苯并菲樹枝狀化合物。

本發明的目標產物，可以通過苯并菲及苝單元外圍的側鏈長度，以及柔性橋的長度調節液晶相變溫度，具有光學和電子學目的的用途，特別是制備有機發光二極管和太陽能電池等。
